Rundrohr Verbindung

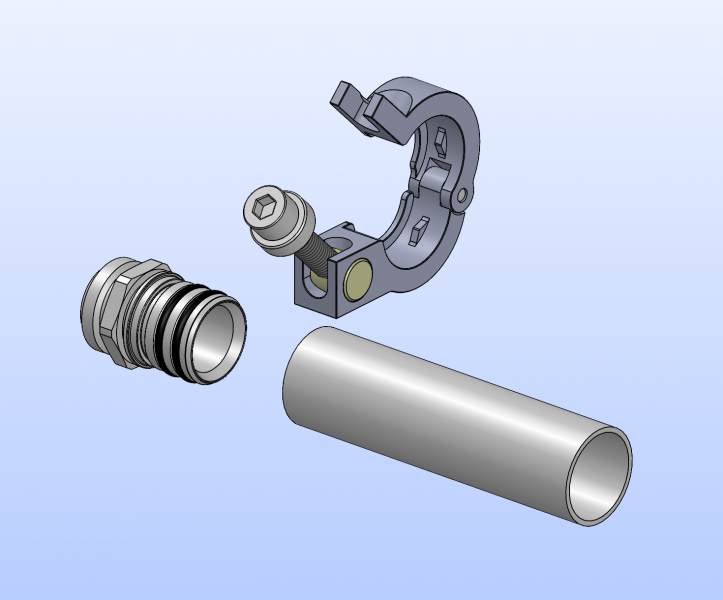

Das neu entwicklete Presswerkzeug dient zur Fixierung der Rundrohre mit den Verbindern. Das Rundrohr wird auf den Stutzen von dem Verbinderteil bis zum Bund aufgeschoben. Anschließend wir das Presswerkzeug in dem Einstich positioniert, zugeklappt und bis auf Block verschraubt. Nach dem öffnen von dem Presswerkzeug ist die Verbindung einsatzbereit.

Technische Daten

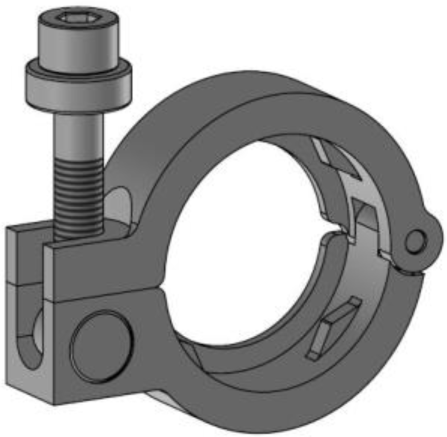

Presswerkzeug Eco

Presswerkzeug
Abmessungen
[mm]
Gewicht
[Gramm]
Material Bestellnummer
Ø 20 160 Stahl verzinkt 700 014
Ø 25 140 Stahl verzinkt 700 015
Ø 38 200 Stahl verzinkt 700 016
Ø 50 420 Stahl verzinkt 700 017
Ø 75 860 Stahl verzinkt 700 018
