Profilrohrverbindung für Druckluftleitungen
Profilrohrverbindung Semi geschraubt
Die neu entwicklete Klemme Semi ST / GV dient zur Fixierung der Profirohre Semi mit den Verbindern. Das Profilrohr Semi wird auf den Stutzen von dem Verbinderteil bis zum Bund aufgeschoben. Anschließend wir die Klemme in dem Einstich am Stutzen sowie in den Nuten am Profilrohr Semi positioniert und mit dem entsprechenden Anzugsmoment verschraubt. Die Klemme Semi GV wird ausschließlich für den Geraden Verbinder verwendet.
Klemme Semi ST
| Abmessungen [mm] |
Gewicht [Gramm] |
Material | Bestellnummer |
|---|---|---|---|
| Ø 25 | 75 | Edelstahl, Stahl verzinkt | 025 370 0000 |
| Ø 38 | 113 | Edelstahl, Stahl verzinkt | 038 370 0000 |
| Ø 50 | 142 | Edelstahl, Stahl verzinkt | 050 370 0000 |
Klemme Semi GV
| Abmessungen [mm] |
Gewicht [Gramm] |
Material | Bestellnummer |
|---|---|---|---|
| Ø 25 | 70 | Aluminium, Stahl verzinkt | 025 360 0000 |
| Ø 38 | 95 | Aluminium, Stahl verzinkt | 038 360 0000 |
| Ø 50 | 120 | Aluminium, Stahl verzinkt | 050 360 0000 |

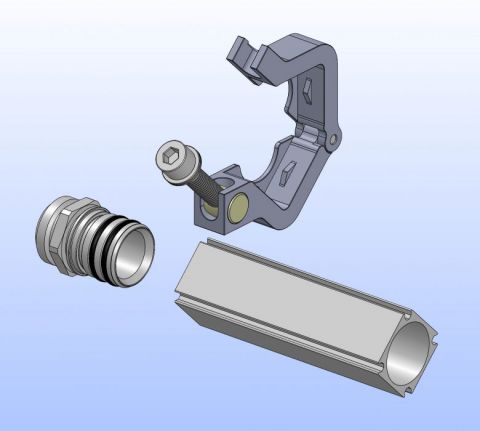

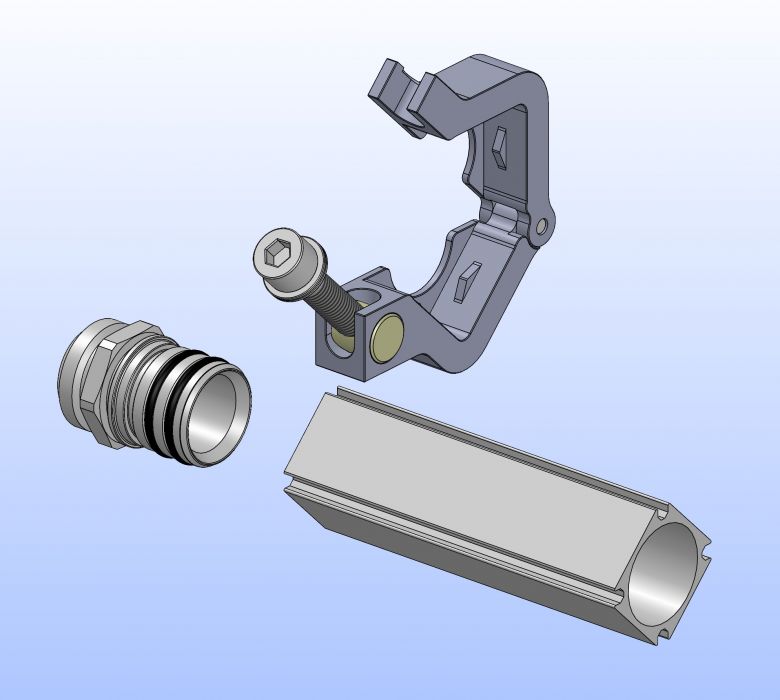

Profilrohrverbindung Semi gepresst
Das neu entwicklete Presswerkzeug Semi dient zur Fixierung der Profirohre Semi mit den Verbindern. Das Profilrohr Semi wird auf den Stutzen von dem Verbinderteil bis zum Bund aufgeschoben. Anschließend wir das Presswerkzeug in dem Einstich positioniert, ausgerichtet, zugeklappt und bis auf Block verschraubt. Nach dem öffnen von dem Presswerkzeug ist die Verbindung einsatzbereit.
Presswerkzeug Semi
| Abmessungen [mm] |
Gewicht [Gramm] |
Material | Bestellnummer |
|---|---|---|---|
| Ø 25 | 180 | Stahl verzinkt | 700 020 |
| Ø 38 | 230 | Stahl verzinkt | 700 021 |
| Ø 50 | 460 | Stahl verzinkt | 700 021 |
